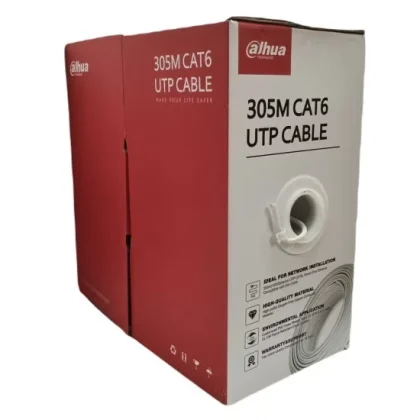

Dahua PFM920I-6UN-C UTP Cat6 Cable
Conductor |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
Oxygen free copper (99.97% purity) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diameter |
0.53 mm ± 0.01 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Insulation |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
HDPE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Average Thickness |
0.21 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diameter |
0.95 mm ± 0.1 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Color (4 Pairs) |
Blue, white/blue; orange, white/orange; green, white/green; brown, white/brown |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Separator |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
PE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Specification |
Translucent 4.5 × 0.4 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rip Cord |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
Polyester |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Specification |
500D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sheath |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
PVC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Average Thickness |
0.5 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diameter |
6.0 mm ± 0.3 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Color |
White |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Electrical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. DC Resistance of a Single Conductor |
8.7Ω/100 m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Insulation Resistance |
5000MΩ·km |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. DC Resistance Unbalance |
2% (pair intra), 4% (pairs inter) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dielectric Strength |
No breakdown with 1KV DC for 1 min |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Transmission |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Characteristic Impedance |
100 ± 15Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Near End Cross Talk |
≥39.30 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. Attenuation |
34.8 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Return Loss |
≥17.3 dB/100 m@250 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mechanical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tensile Strength |
Sheath≥13.5 MPa, insulation≥16 MPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Elongation at Break |
Sheath≥150%, insulation≥300% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Installation Bending Radius |
>8 times of outer cable diameter |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conductor Elongation at Break |
≥10% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Environmental |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Shrinkage of Insulation |
≤5% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Color Migration Resistance of Insulation |
No migration |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sheath Tensile Strength and Elongation at Break after Aging |
≥12.5 MPa, ≥100% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Low Temperature Bending Test |
No cracking after the test |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Heat Shock Test |
No cracking after the test |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating Temperature |
–20°C to +60°C (–4°F to 140°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Installation Temperature |
0°C to +50°C (32°F to 122°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Storage Temperature and Humidity |
–10°C to +40°C (14°F to 104°F), <60% (RH) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Security |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vertical Fire Propagation Test |
Comply with IEC 60332-1-2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Packaging |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cable Length |
305.0 m (1000.66 ft) ± 1.5 m (4.92 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Inner Carton Dimensions |
416.0 mm × 412.0 mm × 220.0 mm (16.37″ × 16.22″ × 8.66″) (L × W × H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Packaging Method |
305.0 m (1000.66 ft) a carton, one protection carton with 2 cartons inside |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Net Weight |
≥10.5 kg (23.15 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gross Weight |
≥11.5 kg (25.35 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Compliance |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Executive Standards |
Q/DXJ 067-2019, EN50575-2014 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certification |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certification |
CPR Eca |
Transmission Characteristics (100 m at 20°C) (328.08 ft at 68°F) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Frequency (MHz) |
Phase delay ≤ ns |
IL ≤ dB |
TCL≥ dB﹡ |
EL TCTL≥ dB﹡ |
NEXT ≥ dB |
PS NEXT ≥ dB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
1 |
n/s |
n/s |
50.0 |
35.0 |
n/s |
n/s |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
4 |
|
